Betauungssensor am BU4L

[oliwel]

Hallo Zusammen,

nachdem ich letzte Woche in meinem Gäste WC eine Pfütze hatte weil das Kondenswasser vom Dachfenster tropfte, hab ich mir einen Betauungssensor gekauft um eine Zwangslüftung durchzuführen. Ich hab natürlich erst gekauft und dann das Datenblatt gelesen, und steht jetzt auf dem Schlauch wie ich das Ding am Dümmsten (einfachsten) anschliessen kann.

Ich habe den Sensor SHS A3 https://www.reichelt.de/Sensoren/SHS-A3/3/index.html?ACTION=3&GROUPID=3190&ARTICLE=82307, Typ resistiver Widerstand. Ich hatte gehofft den einfach wie einen Fensterkontakt an ein BU4L mit der internen Abfragespannung hängen und mit zwei Widerständen dazu den Arbeitspunkt einzustellen, hier mal die Eckdaten des Sensors:

* Impedanz bei rF<75%: < 20 kOhm
* Impedanz bei rF<93%: < 100 kOhm
* Impedanz bei rF<97%: > 150 kOhm
* max. Auswertespannung: < 0,8 Vpp

Ich will das nur Binär auswerten aber bin gerade komplett überfordert wie ich mit den Widerstandwerten einen Spannungsteiler ermitteln kann um die 0,8V sicherzustellen.

Oli

[Thomas]

Hm Oli,
Tipp habe ich da keinen. Bin aber gespannt, wie das lösen wirst.

Der Weg mit HYT oder SHT (die per I2C sprechen) ist für mich immer noch gut, und geht bei mir im Bad.

Bin aber am überlegen 0-10V Sensorik anzubinden (da würde der Sensor per "Messverstärker" reinfallen), aber wäre auch ein IX oder AD2...
Der analoge Kram ist meistens teurer, als ein Sensor der schon digital spricht.

lg Thomas - aus dem Stand, keine günstige Lösung parat.

[Thomas.Einzel]

Ich habe den Sensor SHS A3 https://www.reichelt.de/Sensoren/SHS-A3/3/index.html?ACTION=3&GROUPID=3190&ARTICLE=82307, Typ resistiver Widerstand. Ich hatte gehofft den einfach wie einen Fensterkontakt an ein BU4L mit der internen Abfragespannung hängen und mit zwei Widerständen dazu den Arbeitspunkt einzustellen...
...
Ich will das nur Binär auswerten aber bin gerade komplett überfordert wie ich mit den Widerstandwerten einen Spannungsteiler ermitteln kann um die 0,8V sicherzustellen

Ist https://www.reichelt.de/Feuchtesensoren/SFH-MOD-LC/3/index.html?ACTION=3&LA=517&ARTICLE=82309 keine Option für dich?

Thomas

[Lutz]


aber wäre auch ein IX oder AD2...

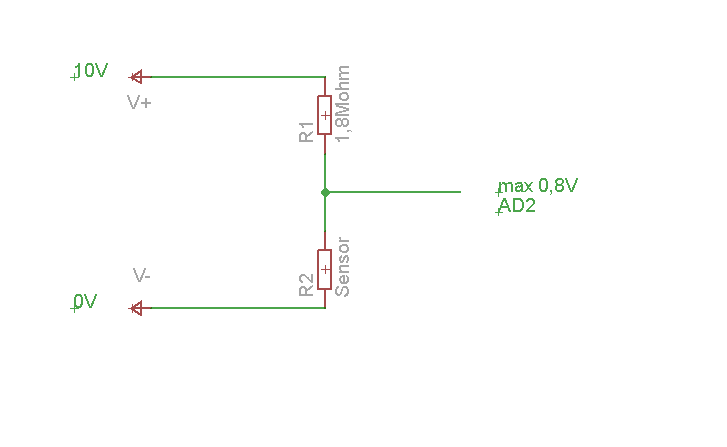

Würde das jatzt auch mit einem AD2 machen, wie im Bild. Vorher aber nachmessen


20k sollten dann ca 0,11V
50k dann 0,27V
100k 0,53V
150k 0,77V

LCN wert 4 = 0,01V
LCN wert 308 = 0,77V

Wenn ich mich da nicht versehen habe

Ist jetzt aber alles ohne Gewähr....

LG Lutz

[Niko]

Hallo Oli,

ich habe vor einigen einigen Jahren einen Selbstbau-Feuchteschalter an einen B3I angeschlossen. Der von mir verwendete Sensor SHS-A2 scheint der gleiche zu sein wie der SHS-A3, damals erhältlich mit fertig konfektioniertem Anschlussstecker.

Wichtig für eine lange Haltbarkeit des Sensors: Sensorfläche nicht anfassen, sonst löst sich nach einiger Zeit der schwarze Belag auf. Nachdem das erste Exemplar auf diese Weise seinen Dienst eingestellt hat, steuert das zweite bei mir immer noch zuverlässig die Zwangslüftung.


Schöne Grüße
Niko

[oliwel]

Guten Morgen Zusammen,

@Thomas.Einzel: Die 23 Euro wollte ich mir mal sparen und ich hab auch kein "Platz" dafür, sprich ich muss dann auch noch irgendwas "schönes" bauen um das Ding zu verräumen, bei zwei Widerständen hätte ich das einfach eingeschrumpft und mit der Kabelführung verschwinden lassen.

@Lutz: AD2 - einfach und GÜNSTIG? Da kann ich mir für das Geld auch den Issendorf Feuchtesensor hinhängen

@Niko: Der Beitrag klingt gut, leider hat das Forum den Dateianhang gefressen und die verlinkte Beispielschaltung ist auch ein 404. Kannst du mir das PDF mal per PM schicken (oder die PDF Funktion im Forum "reparieren").

Danke und schönen Sonntag

Oli

[Lutz]

@Lutz: AD2 - einfach und GÜNSTIG? Da kann ich mir für das Geld auch den Issendorf Feuchtesensor hinhängen

Haste recht. Auf die Taler habe ich jetzt nicht geachtet. Eben auf das einfache und was man rausbekommt an Werten.

Wegen dem Preis würde ich mir ein IX zusammen würfeln und programmieren. Ist wieder Handarbeit, aber günstig und habe da wiederum einen gr. Spielraum. Kann hier im Bereich von 0-100 arbeiten und somit ggf rechtzeitig eingreifen.

LG Lutz
